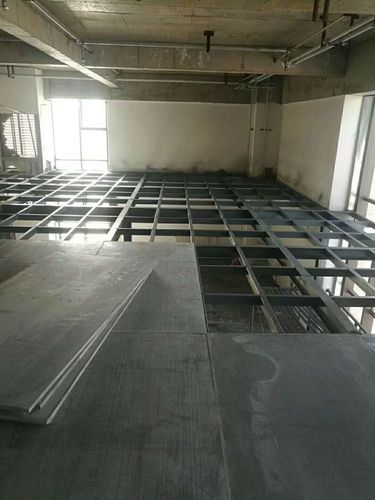

专业定制，精准承重丁青钢结构楼板施工图纸设计及产品全解析

一、为什么越来越多的工程选择钢结构楼板？

在西藏丁青县高海拔、低气温、地震烈度较高的环境下，传统混凝土楼板面临自重大、施工周期长、湿作业困难等痛点。而钢结构楼板以自重轻、强度高、施工快、抗震性能好等优势，逐步成为当地工业厂房、商业夹层、民居加层的首选方案。

而一套优秀的钢结构楼板施工图纸，不仅是结构安全的保证，更是成本控制与施工效率的源头。

二、丁青钢结构楼板设计前的1三项核心考察

| 考察项 | 关键数据 | 对设计的影响 |
|--------|---------|--------------|
| 抗震设防烈度 | 丁青县按8度设防 | 节点需做加强，焊缝等级提高 |
| 基本风压 | 0.45 kN/m²（高原风大） | 楼板与主体连接需抗拔 |
| 雪荷载 | 0.65 kN/m²（冬季雪大） | 檩条间距需加密 |

任何脱离当地自然条件的“通用图纸”都不安全。丁青项目必须做到一项目一计算书。

三、钢结构楼板施工图纸应包含哪些内容？

一套完整的钢结构楼板施工图，主要分为以下几部分：

结构设计总说明：材料等级（如Q355B）、焊接要求、涂装与防火等级。
楼板平面布置图：主梁（H型钢）、次梁（工字钢/矩形管）、楼承板规格与方向。
节点大样图：梁柱连接节点、梁梁连接节点、楼板与墙体连接节点。
楼承板详图：板型（如YX51-305-915）、栓钉布置、混凝土厚度。
材料表：型钢、连接件、栓钉、钢筋、混凝土的规格数量。
计算书：承载能力极限状态与正常使用极限状态验算。

对于丁青地区，我们特别增加低温焊接工艺要求和融雪排水节点设计。

四、钢结构楼板产品选用指南（设计层面可指定）

| 产品类型 | 适用场景 | 常用规格 | 特性 |
|---------|---------|---------|------|
| 开口式楼承板 | 常规夹层、管道密集区 | YX51-250-750 | 性价比高，需设临时支撑 |
| 缩口式楼承板 | 需要平整天花 | YX51-200-600 | 混凝土用量少 |
| 闭口式楼承板 | 丁青重点项目 | YX65-170-510 | 刚度大，防火好，无需支撑 |
| 钢筋桁架楼承板 | 大跨度、快速施工 | TD1-90/TD3-120 | 施工阶段刚度极大，减少支撑 |

设计中我们要做的是：根据荷载、跨度、防火等级和施工条件，在图纸上锁定产品型号并与波高、板厚形成匹配。
